La Estación Total Topcon OS-205 es una estación total de diseño compacto de grado profesional. Este nuevo diseño avanzado proporciona una interfaz integrada de recopilación de datos, la exclusiva comunicación LongLink y un EDM increíblemente poderoso.
Con la nueva estación serie OS, trabaje directamente en la brillante pantalla táctil color o con el teclado alfanumérico para lograr mayores niveles de producción con el software integrado MAGNET Field.
CARACTERÍSTICAS GENERALES:
- Precisión angular avanzada 5"
- Rango sin prisma 1.000m
- Rango con prisma 6.000m
- Single Display
- Software de recopilación de datos MAGNET Field integrado, moderno e intuitivo
Diseño avanzado para flujos de trabajo más rápidos
La OS-205 es una estación total compacta de nivel profesional. Este Diseño avanzado proporciona una interfaz de recopilación de datos a bordo y un EDM increíblemente potente. Trabaje directamente en la pantalla táctil a color o con el teclado alfanumérico, para lograr niveles más altos de producción con el software integrado MAGNET Field. La estación total OS se puede utilizar en una amplia variedad de aplicaciones, desde el replanteo de edificios hasta volúmenes de movimiento de tierras y topografía.
Pantalla táctil de Windows incorporada
La ejecución de software integrado con Windows en la computadora y con pantalla táctil aumenta la productividad. La pantalla es grande y brillante, para que el usuario pueda ver mejor las funciones e interactuar donde sea necesario. Las aplicaciones del software se vuelven más fáciles de usar y no es necesario sostener un controlador de campo en una mano mientras gira el instrumento con la otra. La OS tiene cerraduras tangentes para mantener las posiciones de los ángulos precisas incluso con la interacción de la pantalla táctil y el teclado.
ESPECIFICACIONES PRINCIPALES
- Diseño resistente IP-65 a prueba de lluvia y polvo.
- Ranura USB 2.0 de fácil acceso protegida contra el medio ambiente.
- Alcance sin prisma de 1,000 m.
- Sistema exclusivo de codificador de ángulo IACS (2”).
- Botón de Medición Rápida.
- Sistema de nivelación electrónico.
- Funcionalidad exclusiva “STAR KEY”.
- Batería de montaje lateral de larga duración.
- Pantalla táctil LCD a color.
- Bloqueo de tangente: mantiene el ángulo en s lugar de forma segura.
Gran potencia, Pequeño paquete
- Grado de protección IP65.
- Hasta 20 horas de duración de la batería.
- Software de aplicación de levantamiento y construcción integrado
- Sin reflector de hasta 1,000 m
- Precisión angular avanzada (1″, 2″, 3″ o 5″)
Rendimiento alto de gama alta
- Con una nueva EDM de primera línea, el OS-205 es rápido, preciso y potente.
- Tiene una precisión de 1,5 mm + 2 ppm x D (con prisma).
- Capaz de medir hasta 6,000 metros a prismas estándar.
- En modo sin reflector mide hasta 1,000 metros con una increíble precisión de 2,0 mm + 2 ppm x D. (D= Distancia medida en mm)
Posicionamiento preciso
- La compensación de doble eje garantiza mediciones estables incluso en terrenos accidentados.
- El compensador corrige automáticamente tanto los ángulos horizontales como verticales y permite una configuración y medición de instrumentos más precisas.
Plomada laser
La nueva Estación Total OS-205 marca Topcon incluye una eficaz plomada laser.
Magnet field
- Cuenta con software Magnet Field intergrado.
- Interfase intuitiva.
- Comandos avanzados de caminos.
- Gran cantidad de formatos disponibles para importar o exportar datos.
- Cálculo de curvas de nivel y comparación de superficies.
- Replanteo.
- Indicadores de volumen a color.
Especificación detallada:
|
Aumento / Poder de resolución |
30x / 2.5″ |
|
|
Otros |
Longitud : 171mm (6.7pulg.), Apertura del objetivo : 45mm (1.8pulg) (48mm |
|
|
(1.9 pulg.) para EDM), Imagen: Erecto, Campo de visión: 1°30′ (26m/1,000m), |
||
|
Enfoque mínimo: 1.3m (4.3pies) Iluminación del retículo: 5 niveles de brillo. |
||
|
Medición de Angulo |
||
|
Resolución de la visualización |
0.5″/1″ |
|
|
(0.0001 / 0.0002gon, |
||
|
0.002 / 0.005mil) |
||
|
Precisión (ISO 17123-3:2001) |
5″ |
|
|
Compensador de doble eje |
Sensor de inclinación de líquido de doble eje, rango de trabajo: ± 6 ‘(± 111 mgon) / |
|
|
Compensación de colimación |
Compensación de colimación disponible |
|
|
Salida del láser*1 |
Modo sin prisma: Clase 3R / Prisma/Hoja : Clase 1 |
|
|
Rango de mediciones |
Sin prisma3 |
0.3 a 800m (2,620pies) / En condiciones buenas4 : 1,000m (3,280 pies) |
|
(bajo condiciones |
Hoja de material |
RS90N-K: 1.3 a 500m (4.3 a 1,640pies.), RS50N-K: 1.3 a 300m (4.3 a 980pies.), |
|
normales*2) |
reflectivo5 6 |
RS10N-K: 1.3 a 100m (4.3 a 320pies.) |
|
Mini prismas |
1.3 a 500m (4.3 a 1,640 pies.) |
|
|
|
Un prisma |
1.3 a 5,000m (4.3 a 16,400pies) / En condiciones buenas4 : 6,000m (19,680pies.) |
|
Resolución de la visualización |
Fino: 0.0001m (0.001pies./ 1/16pulg.) / 0.001m (0.005 pies. / 1/8pulg.) (seleccionable) |
|
|
Rápido: 0.001m (0.005pies. / 1/8pulg.) / 0.01m (0.02pies. / 1/2pulg.) (seleccionable) |
||
|
Trazado / Road : 0.01m (0.02pies. / 1/2 pulg.) |
||
|
Rango de mediciones |
Sin reflector3 |
(2 + 2ppm x D) mm8 |
|
Hoja reflectiva5 6 |
(2 + 2ppm x D) mm |
|
|
Prisma7 |
(1.5 + 2ppm x D) mm |
|
|
Tiempo de medición4 9 |
Fino |
0.9s (inicial 1.5s) |
|
Rápido |
0.6s (inicial 1.3s) |
|
|
Trazado |
0.4s (inicial 1.3s) |
|
|
Sistema operativo, interfaz y administración de datos |
||
|
Sistema operativo |
Windows Embedded Compact7 |
|
|
Pantalla / Teclado |
LCD en color TFT QVGA transmisiva de 3,5 pulgadas con retroiluminación LED, |
|
|
Pantalla táctil, control automático de brillo / 29 teclas con retroiluminación |
||
|
Ubicación del panel de control |
En una Sola Cara |
|
|
Tecla de disparo |
Si (lado derecho) |
|
|
Almacenamiento de datos |
Memoria Interna |
Memoria interna de 1GB (incluye memoria para archivos de programa) |
|
Dispositivo de memoria |
USB flash memory |
|
|
Interfaz |
Serial RS-232C, USB2.0 (Tipo A para memoria flash USB) |
|
|
Serial RS-232C, USB2.0 |
Serial RS-232C, USB2.0 (Type A / mini B)/Bluetooth Class 1, Operating range: up to 10m |
|
|
General |
||
|
Luz Guia12 |
LED Verde (524nm) y LED rojo (626nm),Rango operativo: 1.3 a 150m (4.3 a 490pies.) |
|
|
Puntero Láser12 |
Láser rojo coaxial usando haz EDM |
|
|
Función de calendario / reloj |
Sí |
|
|
Niveles |
Gráfico |
6’ (círculo interno) |
|
Nivel circular (en tribrach) |
10′ / 2mm |
|
|
Plomada |
Optica |
Aumento: 3x, Foco mínimo: 0.5m (19.7pulg.) desde el fondo de la base nivelante |
|
Laser (opcional) |
Diodo láser rojo (635nm ± 10nm), precisión del haz: <=Esta dirección de correo electrónico está siendo protegida contra los robots de spam. Necesita tener JavaScript habilitado para poder verlo., producto láser de clase 2 |
|
|
Tribrach |
Desmontable |
|
|
Protección contra polvo y agua / Temperatura de operación |
IP66 (IEC 60529:2001) / -20 a +60ºC (-4 a +140ºF) |
|
|
Tamaño con asa |
191(W)x 190(D)x 348(H)mm |
|
|
Altura del instrumento |
192,5 mm desde la superficie de montaje de la plataforma nivelante |
|
|
236 mm + 5 / -3 mm desde la parte inferior del tibrach |
||
|
Peso con batería y base nivelante |
Aprox. 5.7kg (12.3lb) |
|
|
Fuente de alimentación |
||
|
Batería |
Batería de Li-ion recargable BDC72 |
|
|
Tiempo de operatividad (20ºC)13 |
BDC72: Aprox. 20horas14 |
|
Incluye:
- 01 Trípode de aluminio para Estación SJA40F
- 03 Prisma c/Porta Prisma tipo Topcon
- 03 Bastón Estándar Enroscable de 3.60 mts.

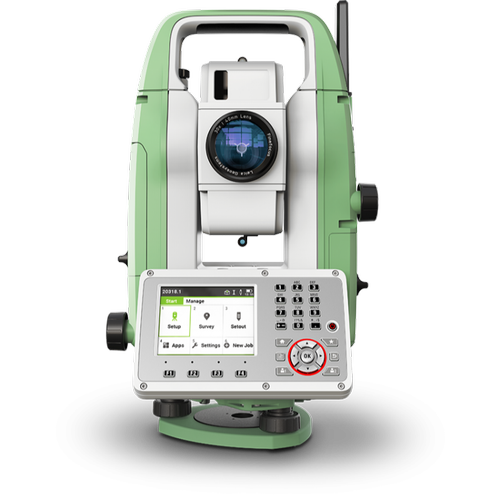

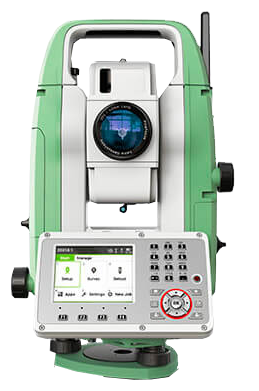

FlexLine TS10es una estación total manual de alta tecnología que permite llevar a cabo tareas de topografía complejas con el software Leica Captivate, proporcionando datos en 3D de alta precisión.
