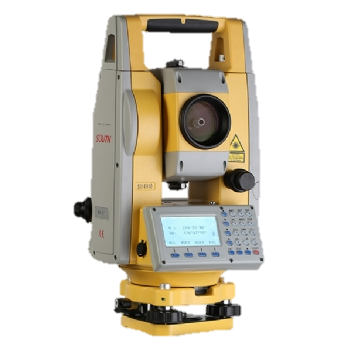

La estación total SOUTH N6 está equipada con varios programas de medición con funciones de almacenamiento de datos y ajuste de parámetros que pueden ser aplicados en diversos tipos de trabajos. Con el disco de codificación absoluta podrá comenzar su trabajo tan pronto encienda la estación. El ángulo de azimut permanecerá aun si la estación se apaga accidentalmente

ESPECIFICACIONES TECNICAS

MEDICION DE DISTANCIAS

• Sistema EDM: Laser Clase 3R
• Con Un Prisma: 5,000 m.
• Con Tarjeta Reflectiva  600 m.
• Sin Prisma(con Laser): 600 m.
• Tiempo de Medicion
• Con Prisma: Tracking 0.1s, Fino 0.3s
• Con Tarjeta Reflectiva   0.3s
• Sin Prisma(con Laser): 0.3-3s
• Correccion Atmosferica: Auto Correccion:  Constante de Prisma:  Entrada Manual

MEDICION DE ANGULO
Metodo de Medicion :  Absoluto Continuo
Codificador de disco : 79mm
Lectura Minima: 1” / 5”
Precision: 2”
Metodo de deteccion Horizontal: Dual – Vertical

TELESCOPIO
Imagen: Directa
Longitud: 154mm
Apertura Efectiva: 45mm, (EDM:50mm)
Aumento: 30x
Campo de Vision: 1° 30´
Enfoque Minimo: 3”
Enfoque Minimo de Distancia: 1.4m

COMPENSADOR
Sistema: Eje Dual Liquido-Electrico
Rango de Trabajo: +-4´
Precision: 1”

VIAL
Vial de Placa 30¨ /2mm
Vial Circular 8¨ /2mm

PLOMADA LASER
Precision 1.5mm (en 1.5m InsHt)
Longitud de Onda 630nm—670nm
Potencia de Laser 0.4mW

ALIMENTACION
Bateria: Litium Recargable
Voltaje: 7.4 V DC
Tiempo de Operación: 8horas

OTROS
IP Estandar: IP55
Pantalla: LCD ,6 Lineas, 192*96
Comunicacion de Datos: RS-232, USB, SD Card
Temperatura -20°C +50°C
Dimension y Peso 196x196x330mm, 5.2

Contiene: 01 Trípode, 01 Estuche de transporte, 01 Plomada Física, 02 Baterías, 01 Cargador, 01 Manual de operario, 01 arnés para estuche, 01 cable de transferencia, 01 Bastón Telescópico y 01 Prisma con porta prisma.

Mas Información Ver:

 CARACTERISTICAS:

• Precisión de 2“, EDM sin reflector de 1000m.
• Tecla de disparo EDM.
• Pantalla táctil LCD de 3,0 pulgadas.
• Conexión sin cables mediante Bluetooth inalámbrico.
• Ahorre tiempo con altura automática.

1. PANTALLA TÁCTIL DE ALTA RESOLUCIÓN DE 3,0 PULGADAS

La pantalla gráfica de fácil lectura se combina con un teclado ergonómico, lo que hace que su trabajo sea más conveniente en diferentes situaciones.

2. DISCO DE CODIFICACIÓN MEJORADO

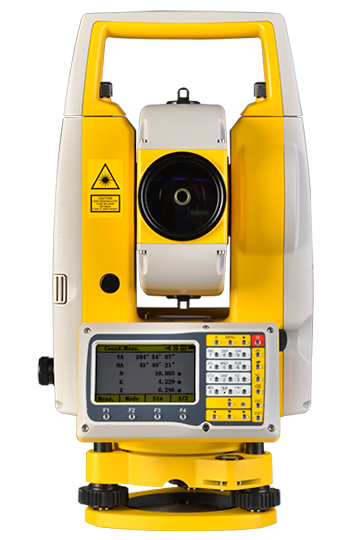

La serie N3 adoptó un sistema de codificador absoluto y un sensor de inclinación de doble eje para corregir la lectura del ángulo horizontal y vertical automáticamente, lo que realizó una medición estable con menos error de lectura.

3. PROGRAMAS DE APLICACIÓN VERSÁTILES

El programa N3 Road puede calcular automáticamente una curva complicada y una ruta de larga distancia definiendo el punto inicial, el punto final y los parámetros de la curva.

También puede ayudar al topógrafo a realizar la medición y el diseño en función del diseño y la desviación de la ruta.

La estación total N3 lleva una variedad de programas de aplicación, incluida la recopilación de datos, el replanteo, el cálculo de carreteras, etc.

ESPECIFICACIONES

• Sin reflector: 1000m
• Prisma único: 5000m
• Precisión sin prisma: 3 + 2 ppm
• Precisión prisma: 2 + 2 ppm
• Sábana:  3 + 2 ppm

MEDIDA DE DISTANCIA

• Tiempo de medición: 1,2 s en fino
• 0,2 s en seguimiento
• Corrección atmosférica Entrada manual: corrección automática
• Constante del prisma Entrada manual. corrección automática
• Corrección de temperatura: Lectura del sensor
• Lectura a distancia Máx .: 99999999,999 m Mín .: 1 mm

MEDICIÓN DE ÁNGULOS

• Exactitud: 2 “
• Método. Absoluto, continuo
• Diámetro del disco: 79 mm
• Método de detección V: doble, H: doble
• Lectura de ángulo Mín .: 1 “
• Imagen. Erguido
• Longitud del tubo: 152 mm
• Apertura efectiva:  45 mm (EDM 47 mm)

TELESCOPIO

• Aumento: 30x
• Campo de visión: 1 ° 30 “
• Poder de resolución: 3 “
• Distancia mínima de enfoque: 1,5 m
• Iluminación de la retícula: 10 niveles de brillo

TECLADO Y PANTALLA

• Teclado Alfanumérico 30 teclas
• Monitor: 3.0 pulgadas, TFT táctil en color
• Resolución: 240 * 400 ppp
• Posición: Cara 1, Cara 2

SISTEMA OPERATIVO

• Sistema operativo: Ninguna
• Procesador: Ninguna
• Memoria: 16000 puntos

INTERFAZ

• WIFI: Ninguna
• Bluetooth: BT4.0
• Tarjeta SD: Ninguna
• Puerto serial: Ninguna
• Mini USB: Ninguna
• Mirco USB: Ninguna
• Disco flash USB: si
• Tarjeta SIM: Ninguna

COMPENSADOR

• Sistema Líquido, eje doble
• Rango de trabajo: ± 6 ‘
• Exactitud: 1 “

PLOMADA

• Plomada láser (predeterminado)
• Exactitud: ± 1,5 mm a 1,5 m
• Brillo láser: 5 niveles ajustables
• Longitud de onda: 635 nm
• Clase de láser: Clase 2
• Poder del láser: 0,5 mW
• Plomada óptica (opcional)
• Imagen Erguido
• Aumento: 3 veces
• Rango de enfoque: 0,5 m –
• Campo de visión: 5 “
• Exactitud: -


BATERÍA

• Tipo: Litio
• Voltaje: 7,4 V
• Tiempo de funcionamiento: 8 horas

FRASCO

• Vial de placa: 30 “/ 2 mm
• Vial circula: 8 pies / 2 mm

GENERAL

• Tasa de IP: IP54
• Rango de temperatura  -20 ° C – + 50 ° C
• Dimensión: 206 * 200 * 353 mm
• Peso: 6,0 kg
• Otros: Gatillo clave
• Otros: Altura automática opcional
